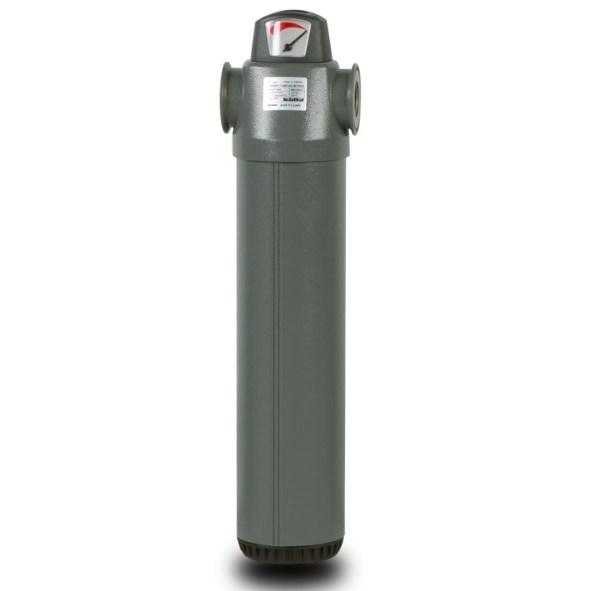

Фильтры серии GO предназначены для очистки сжатого воздуха с давлением до 16 Бар от взвешенных частиц, масла и влаги.
Фильтры могут комплектоваться фильтр-элементами 4 типов, обеспечивающих степень фильтрации по частицам от 5 до 0,01 мкм, по маслу от 5 до 0,003 мгм3.
Особенности:
- Фильтр-элемент разработан с учетом современных требований, он обеспечивает заявленные показатели и низкие потери давления
- Фильтры оснащены автоматическим поплавковым конденсатоотводчиком для надежного отвода сконденсировавшейся влаги без потерь сжатого воздуха
- Наличие датчика загрязненности упрощает техническое обслуживание и повышает энергетическую эффективность
- Беспористый алюминий высокой степени чистоты, анодирование поверхности, а также коррозионно-стойкое внутреннее покрытие обеспечивают длительный срок службы фильтра
- Конструкция корпуса фильтра предусматривает легкий доступ к фильтрующему элементу и его замену без использования специального инструмента
1 - Конструкция фильтр-элемента обеспечивает минимальные потери давления
2 - Высокопрочная гофрированная труба из нержавеющей стали обеспечивает наиболее эффективное направление потока
воздуха через элемент фильтра.
3 - Вставки из вспененного ПВХ и стекловолокна для дренажа водных и масляных фракций.
Типы фильтров
| Спецификация | Тип фильтра | |||
| MP | MX | MY | MA | |
| Отделение партикуля более, мкм | 5 | 1 | 0,01 | 0,01 |
| Остаточное содержание масла, мг/м³ | 5 | 0,5 | 0,01 | 0,003 |
| Максимальная температура, ˚С | 80 | 80 | 80 | 25 |
| Падение давления, мбар | 40 | 80 | 100 | 80 |
| Цвет элемента | зеленый | синий | красный | металлик |
Поправочные коэффициенты
| Рабочее давление (бар (изб.)) | 1 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 16 |
| Поправочный коэффициент | 0,5 | 0,71 | 0,87 | 1 | 1,12 | 1,22 | 1,32 | 1,44 | 1,57 |
Для получения максимального расхода через фильтр следует умножить расход для определенной модели на поправочный коэффициент, который определяется в зависимости от рабочего давления.
|
За подробной информацией о модельном ряде данного оборудования, и по вопросам приобретения, обращайтесь к нашим менеджерам. |
|
