Рефрижераторные осушители Atlas Copco

На выходе из доохладителя температура сжатого воздуха на 10 - 15 °С выше, чем окружающий воздух. Но даже незначительное понижение температуры сжатого воздуха приводит к образованию конденсата. Точка росы - это температура, при которой образовывается конденсат. поэтому для избежания этой проблемы воздух внутри трубопровода нужно охладить до необходимого уровня. Соответственно точка росы должна быть ниже температуры воздуха окружающей среды. Для этих целей и создан осушитель рифрижераторного типа.

Наличие такого оборудования обладает рядом преимуществ:

- Спасает от коррозии. Коррозия внутренних поверхностей пневмолинии станет причиной перепада давления, утечкек сжатого воздуха и, как следствие, увеличения энергопотребления.

- Не позволяет смываться масляному слою с деталей. Отсутствие смазки приводит к увеличению износа трущихся деталей, снижается технические характеристики, сокращается срок эксплуатации пневмооборудования и в конечном итоге оборудование выходит из строя.

- Гарантирует качество продукции. Из - за плохого качетсва продукции, увеличивается брак и, как следствие, потеря клиентов.

Осушители рефрижераторные Atlas Copco серия F

Осушители Атлас Копко серии F - это компактные и надежные установки, которые призваны удалять остаточную влагу и обеспечивать полностью сухой воздух для областей применения, предъявляющих повышенные требования к качеству воздуха. Незаменимы они станут в:

• пищевой промышленности
• фармацевтики
• накачке шин
• машиностроении
• упаковке
• окраске и тд

Агрегаты работают при максимальном давлении 13-16 бар, и обеспечивают производительность от 360 до 5220 л/мин в зависимости от модели. В осушителях серии F значение точки росы +5°С, однако возможно ее понижение до +3°С за счет некоторой потери производительности.

Все осушители имеют защитный звукопоглощающий кожух, монтируются на собственной жесткой раме, которая гарантирует устойчивость в процессе работы.

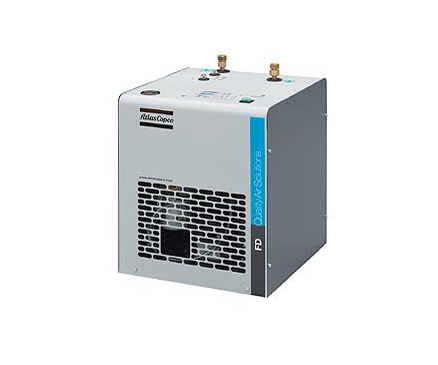

Осушители рефрижераторные Atlas Copco серия FD

Промышленные осушители сжатого воздуха рефрижераторного типа с воздушным охлаждением и низким уровнем шума компании Atlas Copco обладают высокой надежностью. Оборудование серии FD - это целостная единица, которая готова к работе. Нет необходимости подготавливать данные модели к работе, требуется лишь подключить их к электросети и воздушной магистрали.

Осушка воздуха в компрессорах данного типа осуществляется за счет охлаждения сжатого воздуха и отвода выпавшего конденсата. Осушители FD способны обеспечивать точку росы до +3°С (в зависимости от условий и параметров окружающий среды), что удовлетворяет требования относительно качества сжатого воздуха для большинства предприятий. Аппараты оснащены высокоэффективным влагоотделителем с автоматической системой дренажа.

Поправочные коэффициенты

K1 - поправочный коэффициент на температуру сжатого воздуха на впуске и его точку росы

К2 - поправочный коэффициент на давление воздуха на впуске

К3- поправочный коэффициент на температуру окружающего воздуха

Осушители рефрижераторные Atlas Copco серия FX

Бывают случаи, когда на производстве не всегда есть потребность осушать сжатый воздух до точки росы +3°С. Но, для того, чтобы в пневмомагистрали не конденсировалась влага, в обычных производственных условиях вполне достаточна точка росы +5°С. Для этого была создана серия осушителей FX.

Данное оборудование - это целостная единица, которая готова к работе. Нет необходимости подготавливать эти модели к работе, требуется лишь подключить их к электросети и воздушной магистрали. Эта серия аппаратов позволяет при тех же затратах на покупку и эксплуатацию значительно увеличить производительность. К тому же, при необходимости, можно соблюсти «классическую» точку росы +3°С. Правда при этом теряется некоторая часть производительности.

Осушители отвечают всем требованиям безопасности и защиты окружающей среды. Аппараты оснащены высокоэффективным влагоотделителем с автоматической системой дренажа.

Подборка фильтров для осушителей серии FX

Примечания:

• Напряжение питания 230В / 1ф / 50Гц
• Внешние номинальные условия:

- Температура воздуха на впуске: 35° С
- Температура окружающей среды: 25° С
- Номинальное рабочее давление: 7 бар

• Пограничные условия:

- Макс.температура окружающей среды: 43° С
- Макс.температура воздуха на впуске: 55° С
- Мин.температура окр.среды: 5° С

• При внешних условиях окружающей среды, отличающихся от номинальных, необходимо произвести корректировку посредством спец.коэффициентов

Поправочные коэффициенты

*Расчет реальной пропускной способности осушителя производится посредством умножения номинальной пропускной способности осушителя на необходимый коэффициент (коэффициенты).
