Технические характеристики:
| Производительность, л/мин | 1600 |
| Макс. рабочее давление, бар | 7 |
| Мощность, кВт | 0.41 |
| Присоед. размер, дюймы | 3/4 M |
| Габариты, см | 80х58,5х26,5 |
| Вес, кг | 41 |

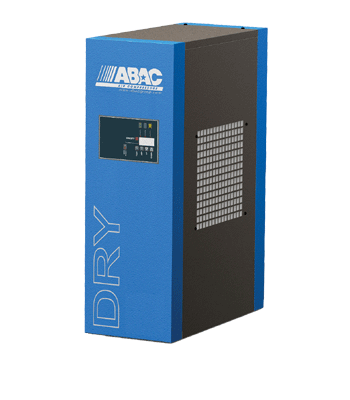

Осушитель сжатого воздуха Abac Dry используется для обеспечения оптимальной влажности сжатого воздуха. Чтобы избежать конденсации влаги в воздушных магистралях и в пневматическом оборудовании, сжатый воздух должен быть соответствующим образом обезвожен, отфильтрован, а в некоторых случаях еще и очищен от примесей компрессорного масла.
Компания Abac предлагает полную линейку компонентов для очистки сжатого воздуха. Для удаления влаги применяются осушители Abac DRY.
Преимущества:
- Уникальный блок управления, обеспечивающий максимальные возможности диагностики, управления, контроля и автоматической работы по заданной программе
- Новая конструкция, повышающая надежность работы и удобство обслуживания
- Оптимальное соотношение цены и качества
Удаляет водно-масляный конденсат из сжатого воздуха, который присутствует в виде водяных паров и капель жидкости.
Это позволяет получить сухой сжатый воздух и добиться:
- отсутствия коррозийных процессов
- повышения надежности работы пневмосистемы
- значительного увеличения срока службы потребителей сжатого воздуха
Согласно DIN ISO 7183 осушители рефрижераторного типа разработаны с учетом рабочего давления 7 бар (максимальное давление 16 бар для DRY 16-180 и 14 бар для DRY 225-2200), окружающей температуры 25°С (максимальная температура 40°С), температуры воздуха на входе 35°С (максимальная температура 45°С) и точкой росы 3°С.
Условия работы осушителей DRY соответствуют DIN ISO 7183.
Схема устройства осушителя ABAC DRY
Перечень элементов осушителя сжатого воздуха:
- компрессор Abac, в котором сжимается хладагент
- теплообменник для уменьшения температуры хладагента
- вентилятор для обдува теплообменника
- испаритель для жидкого хладагента
- отделитель образующегося конденсата
- радиатор для хладагента и сжатого воздуха
- сепаратор для хладагента
- клапан предохранительный для хладагента
- заправочный фитинг
- регулятор давления хладагента
- клапан перепуска хладагента
- фильтр для сжатого хладагента
- капиллярный патрубок
- заправочный фитинг
- индикатор точки образования росы
- сетчатый фильтр конденсата
- клапан слива конденсата
- блок управления осушителем
