Компрессорная станция Атлас Копко XRV 946 представляет собой систему из двух блоков компрессор + дизельный двигатель, каждый из которых имеет собственные системы управления и подачи топлива, блоки могут работать как совместно, так и независимо друг от друга. Модель с давлением 25 бар и производительностью 56,1 м3/мин в контейнерном исполнении предназначена для эксплуатации на морских платформах для снабжения сжатым воздухом различного оборудования.
Технические характеристики
Компрессор
| Рабочее давление, бар | 25 |
| Производительность, м3/мин | 56,1 |
| Количество компрессорных элементов | 2 |
| Количество ступеней сжатия, шт. | 2 |
| Емкость масляной системы, л | 150 |
| Мощность шума по 2000/14 ЕС, дБ(А) | 111 |
| Количество постов большого диаметра, шт. | 2 |
| Максимальная температура окружающей среды, °C | 50 °C |
Двигатель
| Производитель двигателя | Caterpillar |
| Количество двигателей, шт. | 2 |
| Модель | С13 |
| Нормы по выхлопу | Tier III |
| Число цилиндров, шт. | 6 |
| Мощность, кВт | 328x2 |
| Число оборотов максимум, об./мин | 1 600 |
| Число оборотов минимум, об./мин | 1 200 |
| Расход топлива на максимальной мощности, кг/ч | 129 |
| Удельный расход топлива, г/ч | 38,28 |
| Тип системы охлаждения | жидкостная |
| Емкость топливного бака, л | 1800 |
Габариты и вес
| Длина, мм | 6060 |
| Ширина, мм | 2440 |
| Высота, мм | 2590 |
| Масса рабочая, кг | 15 000 |
Особенности XRV946
Контейнерное исполнение

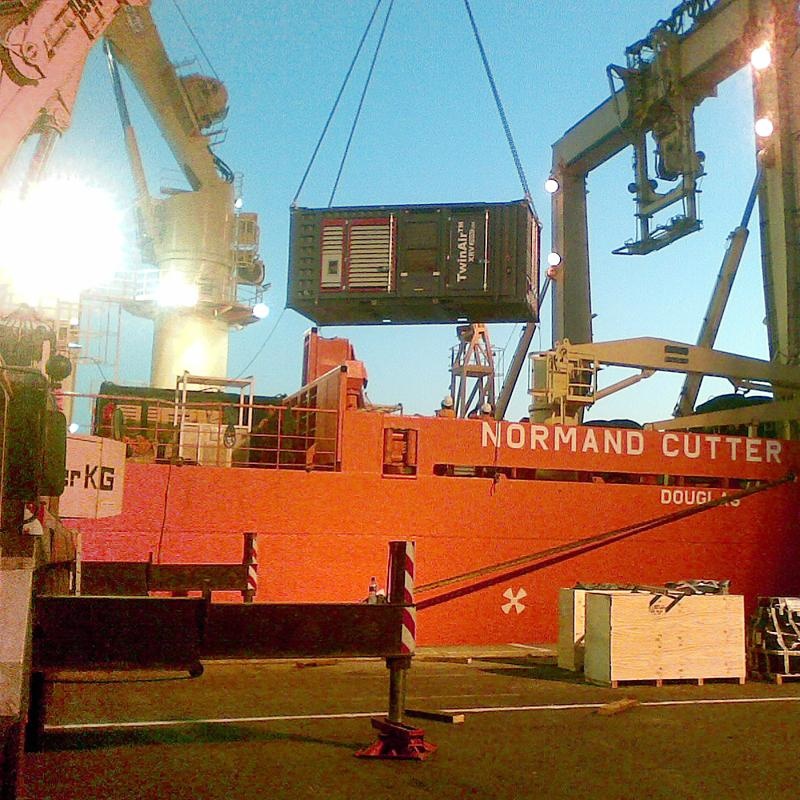

Компрессорная станция размещена в 20-ти футовом контейнере, имеющем стандартные габариты и специальное исполнение с дополнительным многослойным защитным покрытием для эксплуатации в суровых условиях. Для удобства разгрузо-погрузочных работ предусмотрены пазы под погрузчик и крепления для строп крана.
Системы управления и контроля
Управление осуществляется пневмоэлектрической системой, реагирующей на изменение рабочего давления в ресивере, которая дает команду на изменение числа оборотов двигателя и регулирует положение входного клапана. Данные о работе компрессоров выводятся на дисплеи панелей управления, где также имеется главный манометр и указатель уровня топлива.
Удобство обслуживания
Для удобного доступа к обслуживаемым узлам станции предусмотрены сервисные дверцы, которые широко открываются. Краны слива рабочих жидкостей — масло компрессора и двигателя, охлаждающая жидкость двигателя — выведены с торцевой стороны. Предусмотрена возможность промывки и очистки топливного бака. Автономность системы позволяет работать до 11 часов на полной загрузке, при необходимости автономность может быть увеличена за счет подключения к внешнему топливному баку через специальные подключения.
Система «зимний пакет» - уверенный запуск в зимний период
Для гарантированного запуска компрессора при низкой температуре используется система «зимний пакет»: термостат на контуре компрессорного масла, синтетическое компрессорное и моторное масло, аккумуляторная батарея увеличенной емкости, усиленный корпус маслосепаратора и разгрузочный клапан.
Охладитель-влагоотделитель (опции подготовки воздуха)
Оснащение компрессора охладителем-влагоотделителем позволяет получить более сухой воздух, который требуется для эффективной работы подключаемого оборудования. Слив конденсата происходит автоматически и не требует большого внимания. Обводной клапан защитит охладитель от замерзания при минусовых температурах окружающей среды.
